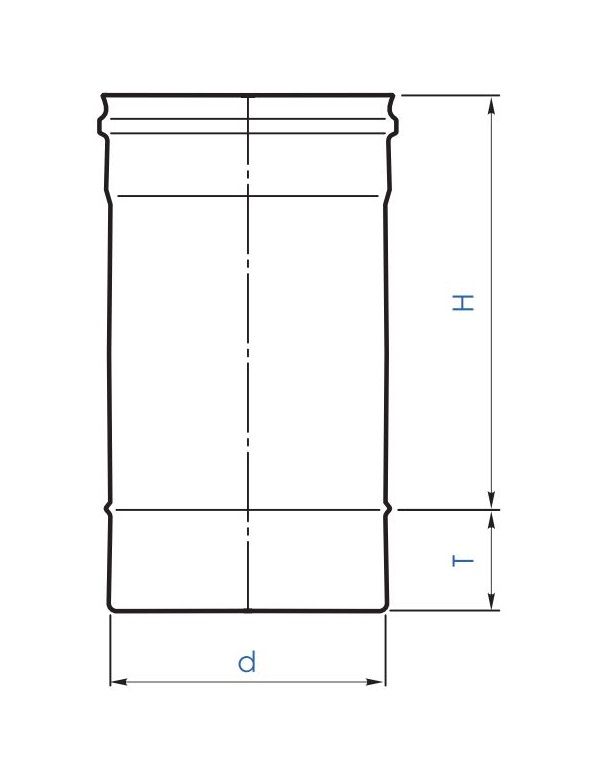

Диаметр | 80 | 100 | 110 | 115 | 120 | 130 | 150 | 160 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 |
H* | 940 | 940 | 940 | 940 | 940 | 940 | 940 | 940 | 940 | 940 | 940 | 940 | 940 | 940 | 940 | 940 | 940 | 922 | 922 | 922 | 922 | 922 | 922 |
Т | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 75 | 75 | 75 | 75 | 75 | 75 |
Масса 0,5 | 1,01 | 1,26 | 1,38 | 1,45 | 1,51 | 1,63 | 1,88 | 2,01 | 2,26 | 2,51 | 3,14 | 3,77 | 4,40 | 5,03 | - | - | - | - | - | - | - | - | - |
Масса 0,8 | - | 2,01 | 2,21 | 2,31 | 2,41 | 2,61 | 3,02 | 3,22 | 3,62 | 4,02 | 5,03 | 6.03 | 7,04 | 8,04 | 9,05 | 10,05 | 11,06 | 12,06 | 13,07 | 14,07 | - | - | - |
Масса 1,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 9,42 | 10,05 | 10,68 |
*Необходимо обратить внимание и учитывать при проектировании:
- Для диаметров с 80 по 550 за счёт раструба полезная (эффективная) длина элемента на 60 мм меньше, чем номинальная.
- Для диаметров с 600 по 800 - на 78 мм меньше
